早在2014 年 9 月,國家財政部、國開金融有限責任公司、中國煙草總公司等國資背景股東就成立 987.20 億元國家大基金一期,投資領域覆蓋了整個產業鏈,但主要集中于制造、設計、封測這三個環節,設備材料、生態建設這兩塊投資力度相對有限。因此國家大基金二期將重點關注上述兩個領域,兼顧整個產業鏈,促進我國半導體行健康發展。

當下中國半導體行業產業集聚已初步形成,出現了諸如華為海思、中芯國際、華虹宏力、長電科技、中微半導體等集成電路設計、制造、封測、設備等環節領軍企業。尤其是封測領域,中國企業已經進入世界第一梯隊,設計、制造領域,中國分別有華為海思和中芯國際進入世界前十。但設備領域,中國尚未出現世界領先企業,僅有中微半導體的刻蝕機技術達到世界先進水平,并進入世界第一大晶圓代工廠臺積電的供應商之列,其他半導體設備領域我國尚無可以進入先進行列的設備廠商。



俗話說“巧婦難為無米之炊”,設備對于半導體行業來說正是這種關系。像臺積電、三星電子、英特爾等集成電路廠商之所以技術先進,先進制程領先其他廠商,與其領先的半導體設備供應密切相關。而我國,盡管集成電路市場巨大,年進口集成電路達3,000億美元以上,但自主市場份額卻占比很小,據統計2018年半導體貿易逆差高達2,200多億美元。發達國家為了阻礙我國在半導體領域的發展,嚴格限制半導體高精尖設備出口到我國。近期中芯國際向荷蘭阿斯麥公司訂購的極紫外光刻機(EUV)恐生變數,阿斯麥公司以沒有取得出口許可證為由遲遲未發貨,距離中國的第一臺EUV光刻機恐怕還有很長的路要走。



2018年中國半導體設備市場規模為868億美元,自給率為13%,在集成電路領域甚至更低,約為5%。面對核心技術被卡脖子的窘境,中國只有自己研發才是突破之道,國家大基金二期正式在這種情況下誕生的。

國家大基金二期專注投資的重點領域之一就是半導體制造設備,諸如光刻機、刻蝕機、薄膜設備、測試設備等,其加工精度可以達到亞微米級甚至是納米級,在這種精度要求下,一般的電機根本無法滿足要求。目前,最先進的光刻機、封裝測試設備、切割設備等均采用直線電機作為動力裝置。



直線電機是一種將電能直接轉換成直線運動機械能,而不需要任何中間轉換機構的傳動裝置。它可以看成是一臺旋轉電機按徑向剖開,并展開成平面。在直線電機中,相當于旋轉電機定子的,叫初級,相當于旋轉電機轉子的,叫次級。初級中通以交流,次級就在電磁力的作用下沿著初級做直線運動。

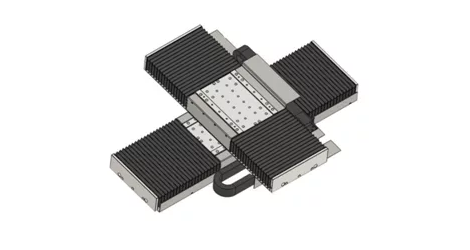

在集成電路制造工廠,高精度光刻機通常放置在在等級為10的潔凈室里,直線電機應用于其中XY定位平臺,使用納米分辨率來實現亞微米級精度。此外直線電機在面板、醫療等領域也越來越受歡迎,因?yàn)橄啾容^傳統的轉轉電機,直線電機具有很大的優勢,具體如下:


結構簡單,體積小。直線電機通過以最少的零部件數量來實現直線驅動,而且是只存在一個運動的部件;

維護簡單,使用壽命長。由于部件少,運動時無機械接觸,從而大大降低了零部件的磨損,只需很少甚至無需維護,使用壽命更長;行程大。運行的行程在理論上是不受任何限制,而且其性能不會因?yàn)槠湫谐痰拇笮「淖兌艿接绊懀?/p>摩擦力很小。沒有機械接觸,傳動力是在氣隙中產生的,除了直線電機導軌以外沒有任何其它的摩擦;
加速度很大。最大可達10g;
運動平穩。這是因?yàn)槌似鹬巫饔玫闹本€導軌或氣浮軸承外,沒有其它機械連接或轉換裝置的緣故;
轉速運行范圍大。其運轉可以提供很寬的轉速運行范圍,其涵蓋包括從每秒幾微米到數米,特別是在高速狀態下是其一個突出的優點;

精度和重復精度高。因?yàn)橄擞绊懢鹊闹虚g環節,系統的精度取決于位置檢測元件,有合適的反饋裝置可達亞微米級甚至納米級。直線電動機的精度性能要遠遠優于旋轉電動機+滾珠絲杠。

污染小,可應用在潔凈室。直線電機不需要潤滑劑。潤滑劑也是污染源。

目前直線電機70%以上的市場主要被歐美日品牌占據,如力士樂Rexroth、科爾摩根Kollmogen、派克Parker、西門子Siemens、安川電機Yaskawa、山洋電機Sanyo等品牌,國內僅有雅科貝思、上銀、大族等少數品牌,而且在品質方面仍無法與國外品牌競爭。

未來隨著智能制造及高精尖設備的大范圍應用,對設備提出了更高的精度要求,直線電機將會在其中發揮越來越重要的作用。尤其是在半導體設備領域,為了突破國外封鎖,只有研發自主品牌的高精度直線電機以及光刻機、刻蝕機、薄膜設備等半導體核心設備才能使我國的半導體產業不受國外制約,早日讓中國人用上 “中國芯”。
