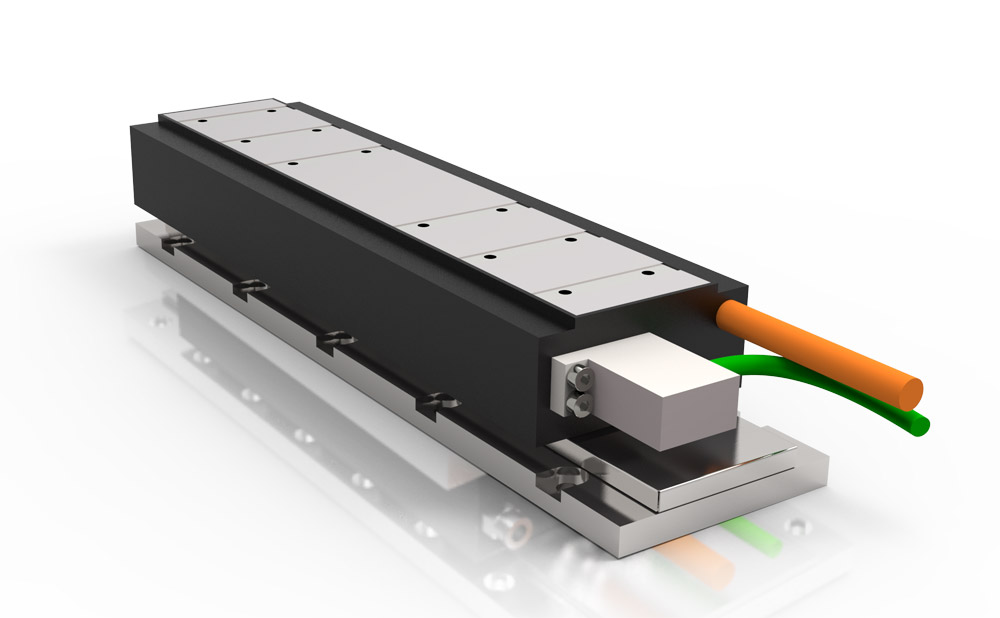

隨著技術時代的不斷發展,與其他因素一起使用的線性滑軌在線性電動機的性作用。在工業應用中,德瑪特直線電動機已用耐磨的機械傳動組件取代了更多的驅動器。
它們提供更高的速度和加速度,更好的調整精度和準確的定位分析線性電動機的優點在于,所提供的電能可以直接轉換為線性運動,而無需任何用于扭矩轉換機械的中間組件。直線電機的應用廣泛,包括光學,電子,紡織工業工業等。
例如,對電子結構部件的制造和加工的要求非常高:必須以非常高的精度和盒的安全性來定位尺寸為1mmx0.5mm的電子部件。在電子工業中,插入式自動裝置的工作循環時間通常小于0.5s,驅動裝置必須達到5μm的定位精度,并且對機器的加速度要求特別高。使用直線電機可以達到的械結構提出了很高的要求。直線電機在運行期間會產生很高的永久軸向力。導軌必須吸收3000N的力。因此,在高動態操作應用中,需要輕質,剛性和堅固的機械導軌。
機器水平校正。線性滑塊需要兩個等體積的塊和一個大理石直尺放置在安裝基座上。精度級別用于調整基本級別。要求是底部為凸形(23個網格),平整度,要求:完成水平調整后,必須使用激光線性干涉儀測量主線性導軌的安裝表面(我們通常使用靠近右垂直柱的線性導軌表面作為主導軌)。平整度為每10m0.05m度為0.03毫米。粗糙度要求1.6直線導軌安裝底面和導軌側參考安裝面的倒角。要求:倒角半徑小于或等于3.5毫米。如果倒角太大或凸出,應及時用油石和抹子處理。否則,很容易造成滑道安線性滑軌經過機加工以鎖定螺紋孔。需要確認螺絲孔的位置是否正確。每個連接的螺孔的中心距離大于0.1mm或小于0.1mm。為了確保高精度的螺孔加工,需檢查直線導軌。要求:檢查直線導軌是否合格,是否被撞傷或生銹,清潔防銹油,去除組件表面上的毛刺,沖擊突起和污物。
