有鐵芯直線電機:
有鐵芯直線電機將線圈纏繞在硅鋼板上,通過單面磁路最大限度提高生成力。這種電機采用特殊的電磁設計,可提供最大額定推力,電機常數 Km 高,確保熱損耗低,并且齒槽力小。這種電機推力大,是傳動大重量物品的理想之選,可在機加工與處理過程中保持剛性。
無鐵芯直線電機:
無鐵芯直線電機沒有供線圈纏繞的鐵芯或插槽。因此這種電機齒槽效應為零,重量輕并且線圈組與磁路之間無任何引力。這些特點非常適合于需要非常小的軸承摩擦力、對較輕負載具有高加速度,以及在超低速度條件下依然可確保最高恒速的應用。模塊化設計磁路由兩排磁鐵構成,可最大限度提高產生的推力,以及為磁路提供磁通回路。

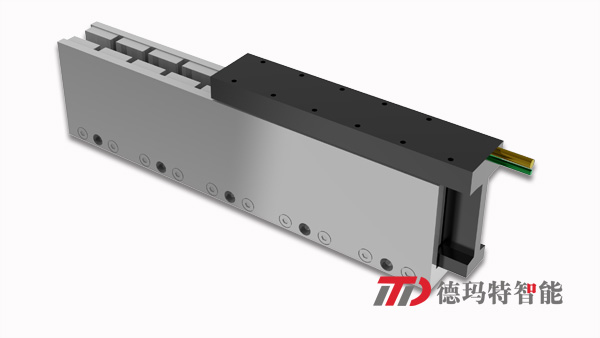

無鐵芯直線電機
優勢:
1、沒有吸引力2、沒有齒槽效益3、低重量動子4、固定氣隙,易于對齊和安裝
劣勢:
1、電機的滿載功率比較低 2、同有鐵芯相比,要使用兩倍量的磁鐵,成本較高。

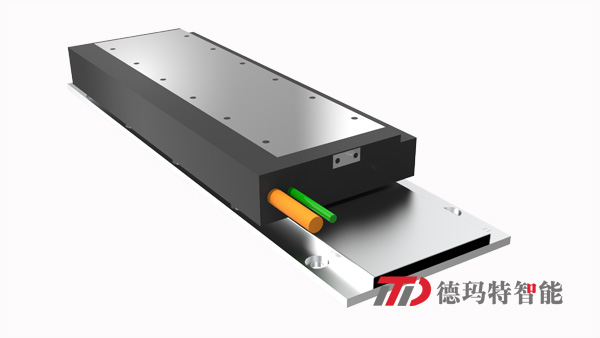

有鐵芯直線電機
優勢:1、推力密度高2、鐵芯設計成本低,單排磁體3、良好的散熱
劣勢:1、高吸引力,可達電機額定推力的5-13倍,要求電機的軸承系統必須能支撐這一吸引力,高吸引力使電機的安裝更具有挑戰性。
2、齒槽效益,齒槽效益限制運動的平滑性,產生速度波動。
無鐵芯直線電機更適合高重復位定位的高速輕載設備,有鐵芯直線電機更適合對重復位定位精度要求不高的高速重載設備。
