什么是直線電機？

直線電機亦是短跑能手，可在短行程（≤4mm）運動條件下每秒超過十五個往返，也很適用于長行程應用（1000-＞5000mm），并且可以在同一軸上安裝數個動子，增加非標自動化機臺設計的靈活性。

直線電機的主要參數和選型

1. 最大電壓( max. voltage ) ———最大供電電壓或持續供電峰值電壓，主要與電機漆包線、電機絕緣材料選型及工藝有關;

2. 峰值推力(Peak Force) ———電機的最大推力，在短時間內(幾秒)，取決于電機電磁結構的安全極限能力(與電機的漆包線材料息息相關);單位:N

3. 峰值電流(Peak Current) ———最大工作電流，與最大推力想對應，低于電機的退磁電流(長時間工作在電機的峰值理論電流下會導致電機發熱，對電機壽命有很大的損傷，更嚴重將導致電機內部磁鋼退磁。);

4. 連續功率(Peak power) — — —在持續溫升條件和散熱條件下，電機連續運行的發熱損耗，反映電機的熱設計水準;

5. 最大連續消耗功率(Max. Continuous Power Loss) ———確定溫升條件和散熱條件下，電機可連續運行的上限發熱損耗，反映電機的熱設計水準;

6. 最大速度(Maximum speed) ———在確定供電電壓下的最高運行速度，取決于電機的反電勢線數，反映電機電磁設計的結果;

7. 馬達力常數(Motor Force Constant) ———電機的推力電流比，單位N/A或KN/A， 反映電機電磁設計的結果，在某種意義上也可以反映電磁設計水平;

直線電機的應用場景：

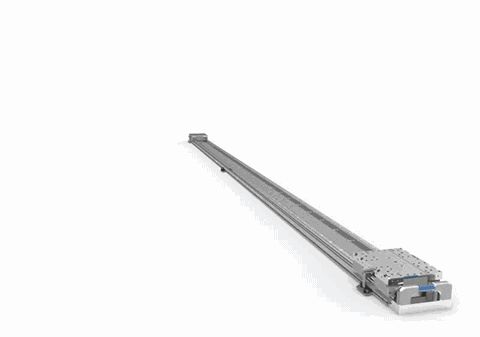

高精度平板型鋁擠底座直線電機

特點：最大速度3m/s；最大推力1200N；使用高品質磁柵尺、重復精度可達±0.01mm，最大行程可達5000mm以上。

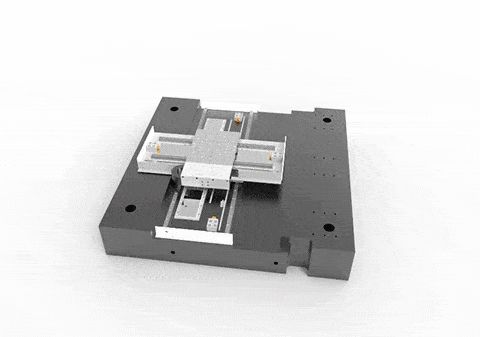

激光行業應用-切割運用

特點：激光切割、可搭配大理石、超高精度、垂直高度。

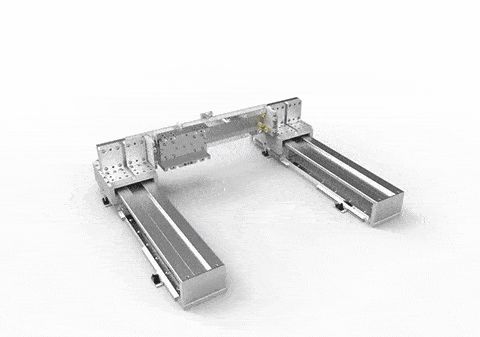

激光焊接-龍門單驅系統

特點：超高響應、超高精度、走差補，搭建XY軸、運動過程中走直線插補，最大速度為0.5m/s,圓弧角R=10mm。

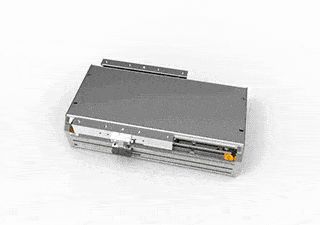

3C行業-手機屏幕或按鍵壽命檢測設備

特點：高頻往返、響應速度快、整定時間短、測試效率高、可在一分鐘內完成600次按鍵測試。

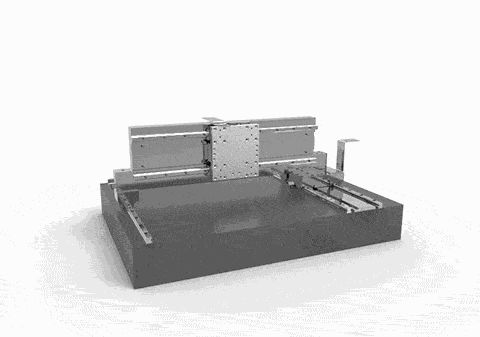

光學檢測設備-相機、光源、CCD檢測

特點：輕負載、高精度、結構緊湊、經濟適用。

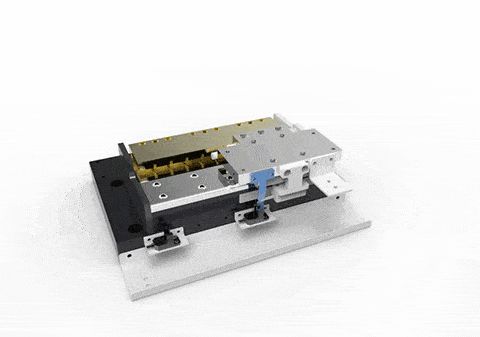

柔性線路板應用-補強貼合機

特點：高速、高精度、高響應、高穩定性、整定時間短。

新能源-鋰電池卷繞設備

特點：超高精度、推力均勻、穩定性高、摩擦阻力小。

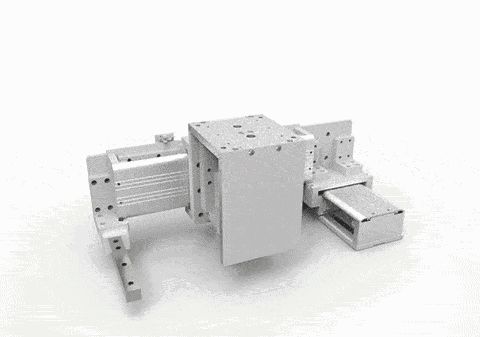

XYZZ三軸搭配-自動貼膜機、點膠機

特點：靈活搭配、多軸聯動、多維工位運動。

龍門雙驅系統-三軸同動

特點：直線電機雙驅結構穩定、搭配上位控制、可實現完美同步。
