從機床到傳送帶解決方案,各種工業系統和設備都需要直線運動。連接到合適的機械驅動部件入滾珠絲桿等的傳統電機通常能實現這種直線運動。但是,如果有一個概念可以通過使用直接驅動來提高直線運動的效率呢?
嗯,確實有。在過去的二十年里,直線電機在整個工業領域穩步提升著市場份額。對于那些想了解更多信息的人,請繼續閱讀。
直線電機是如何工作的?
直線電機提供與負載的直接耦合,這種直接驅動原理依賴于使用磁力沿永磁體軌道移動線圈單元。
為了幫助可視化這種配置,想象一種電磁“齒條和小齒輪”,其中小齒輪是旋轉磁場,齒條是靜態永磁體。線圈和永磁軌道之間發生的吸引力和排斥力是產生所需運動的原因。
交流三相電流流過線圈以產生旋轉(也就是在直線電機的“平移”)電磁場。該電磁場與永磁體相互作用,產生的力最終導致電能高效率地轉換為線性運動的機械能。電流變化的速度控制著運動的速度,而電流的安培數決定了產生的推力大小。
直線電機在運行中與旋轉電機沒有什么不同,但在某種程度上可以看到旋轉電機被打開后在平面上展開。具有永磁體的轉子實際上成為直線電機的靜止部分,而定子(帶有線圈繞組)則成為運動部分。
三分鐘視頻了解直線電機如何工作:
直線電機主要優勢:
直線電機的主要優勢之一是消除了傳統旋轉電機的“彈性”傳動部件,例如齒輪箱和聯軸器,這些部件可能導致間隙和運動/共振誤差等問題。因此,直線電機的運動系統的帶寬和剛度可以更高,從而支持更好的可重復性和準確性。
另一個顯著的好處是消除了對運動傳動系統的需求,例如滾珠絲杠、皮帶和滑輪、蝸輪驅動以及齒條和小齒輪系統,傳統電機需要這些額外的輔助件來將旋轉運動轉換為直線運動。因此,直線電機即使在高速下也能提供更高的效率和位置精度,同時實現非常平滑的速度調節。
與有刷電機相比,直接驅動中的運動部件之間不發生接觸。由于沒有機械磨損,機器用戶享有卓越的可靠性和使用壽命。與傳統解決方案相比,TCO(總擁有成本)也有所降低。
另一個重要的考慮因素是空間。由于直線電機的運動部分直接與負載耦合,因此可以節省空間并簡化機器設計,這對系統設計人員和用戶來說都是一大優勢。
選型的主要參數:
在為特定應用選擇直線電機時,需要牢記許多因素,包括機器或系統的動態性能要求。諸如占空比、峰值力和最大速度等工藝參數通常會受到關注。
有兩種主要類型的直線電機可供選擇。任何需要非常精確的運動或非常高的加速度的輕負載應用優先選擇無鐵芯直線電機。然而,對于需要高占空比的應用,有鐵芯直線電機會產生更大的連續力。

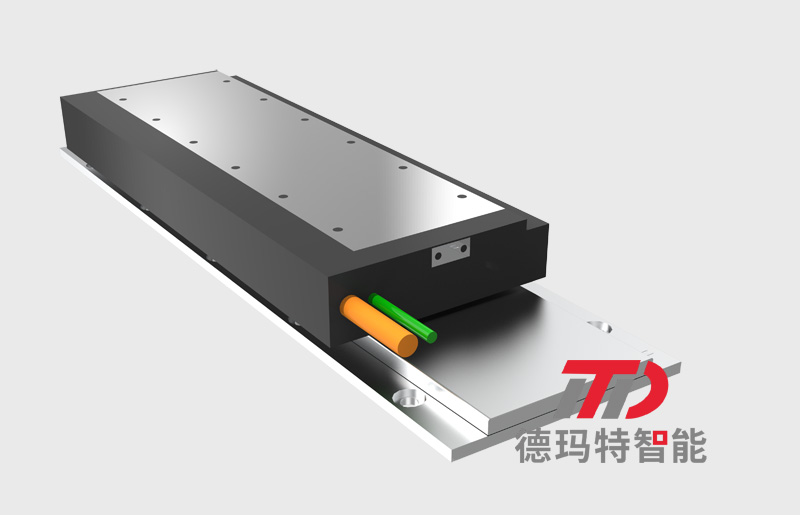

有鐵芯直線電機:
有鐵芯直線電機的設計將線圈繞組安裝在鐵疊片堆內,以放大產生的電磁通量。這種直線電機的尺寸提供了極高的連續力和良好的散熱性,使其成為涉及大負載的應用的理想選擇,常用于機床中,例如執行銑削、車削、壓制、成型和激光切割操作的機床,以及紡織生產機械。
許多工程師都覺得有鐵芯直線電機有一個缺點是齒槽效應,不同于傳統電機,直線電機的齒槽效應,是由于(通過永磁體)對磁性材料(如鐵)產生波動的吸引力而發生的。電機必須改變其推力以克服這些位置,從而導致不順暢的“齒槽”運動。
然而,現代解決方案及其優化的鐵芯設計大大改善了這一歷史問題,以提供低齒槽效應。例如,一些直線電機的磁鐵與運動方向不正交,而是設置了一個小傾斜角,這有助于使運動充分平滑,以應對大量常見的工業應用。
無鐵芯直線電機
在無鐵芯直線電機中,線圈單元和磁軌之間沒有吸引力或齒槽效應。因此,無鐵芯變體可以提供無波動力、高精度、恒定線性力以及高速度和加速度。此外,在 95% 的情況下,無鐵芯直線電機通過移動較輕的線圈單元來工作,這有助于實現更高的動態運動和恒定速度。無鐵芯變體的極薄形狀也很有好處,因?yàn)樗鼮闄C(jī)器制造商提供了靈活的安裝選項。
這種直線電機的潛在應用廣泛而多樣,本質上是任何以高速和高精度移動小質量的機器或系統都可以使用,例如半導體制造解決方案、測試機器、顯微鏡或檢查臺,以及用于醫療或生命科學實驗室的自動化設備等。
結論
近年來直線電機的使用率飆升的原因有很多。這種類型的電機不僅可以在很大速度范圍內提供強大的力,而且它在更廣泛的尺寸范圍內,使其很容易適應大多數應用,選擇直線電機將為機床制造商和其他用戶提供高效且有效的無齒輪組件。
對于與特定應用場景內直線電機選擇建議,請聯系德瑪特客服,我們將提供完整系統集成解決方案。這個因素很重要,因?yàn)闄C(jī)器制造商不僅要考慮直線電機,還要考慮直線編碼器(用于反饋)和伺服驅動器,它們應該具有相同的高規格水平,以確保精確、平穩的運動。
